ＥＦ１０ ３５号機（ワールド工芸）制作記


　

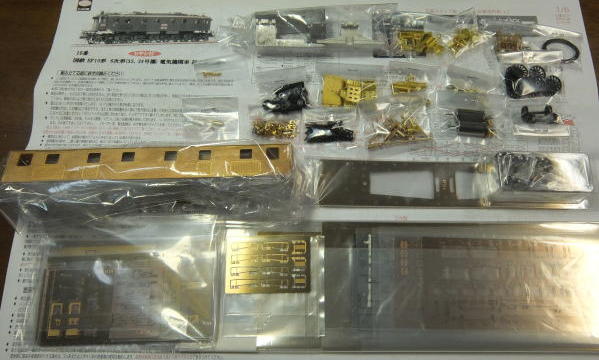

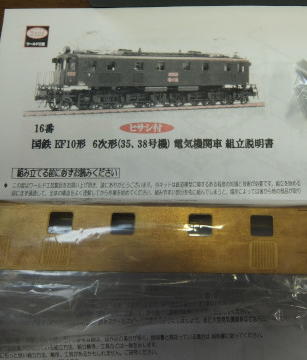

■２０２２年９月４日　２０２１年夏入手↓６次型３５号機の制作「開始」

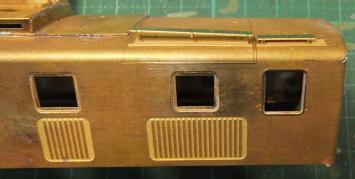

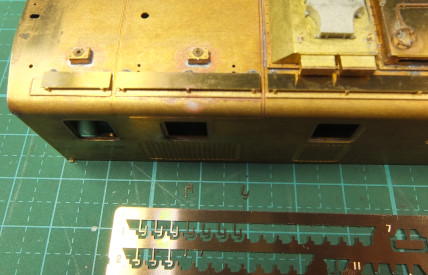

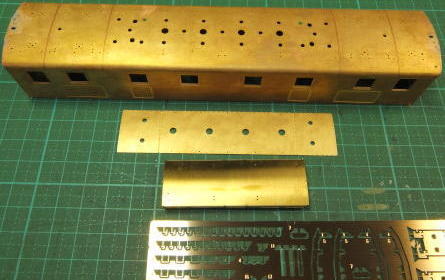

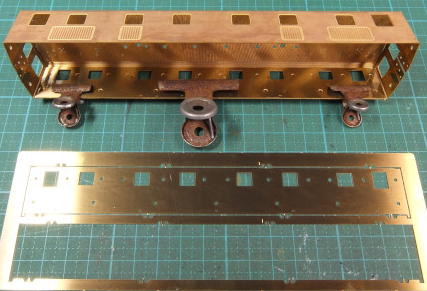

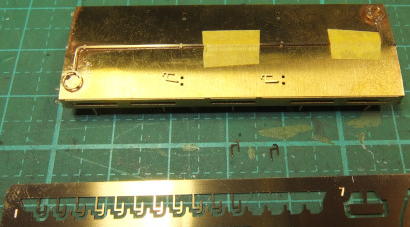

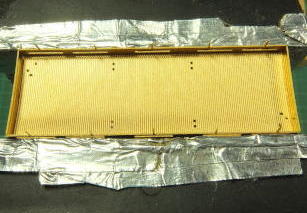

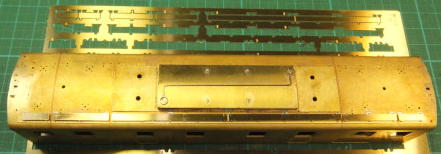

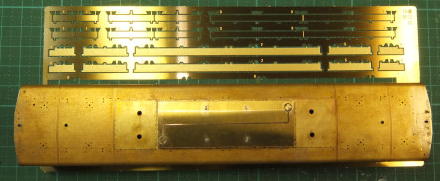

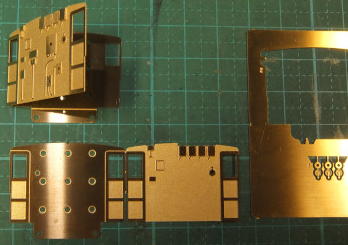

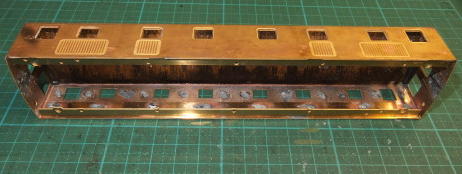

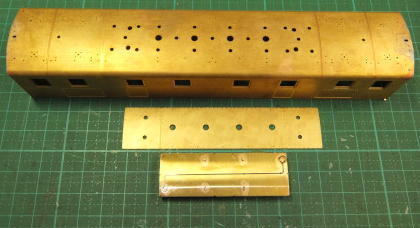

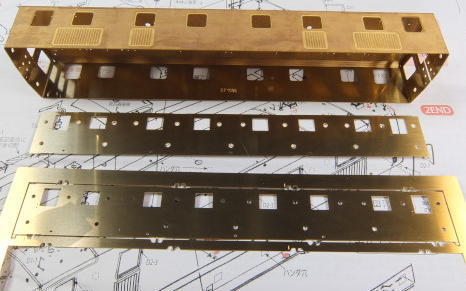

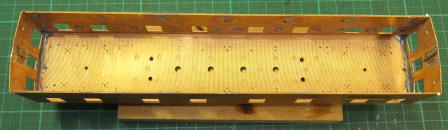

　側版↓二重張り（窓枠＋強度アップ）
　


　正面扉↓取付け（つなぎ目を塞ぐ）

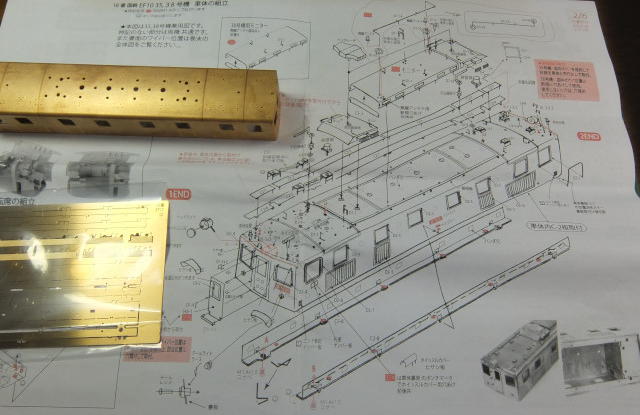

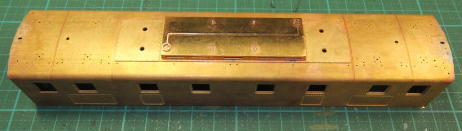

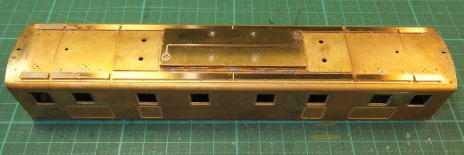

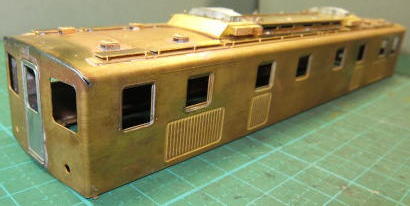

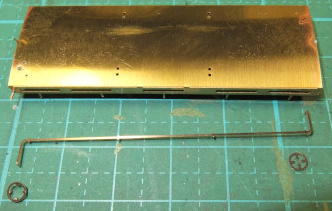

　天井↓側面組み立て

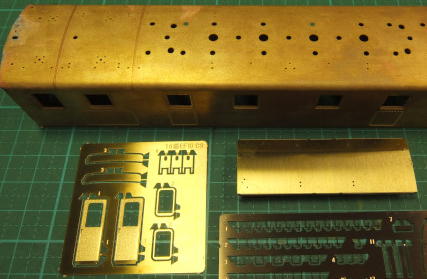

　天井へ取付け↓多数のハンダ穴へのハンダ付け

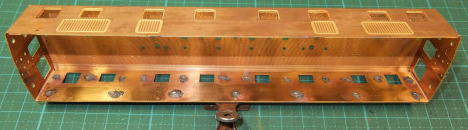

■１０月２日↓床板支持枠の取付け

　ランボード↓取付け

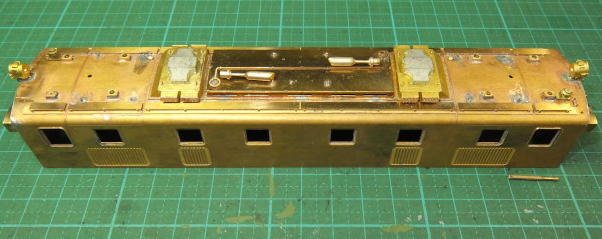

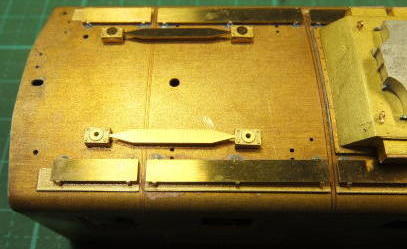

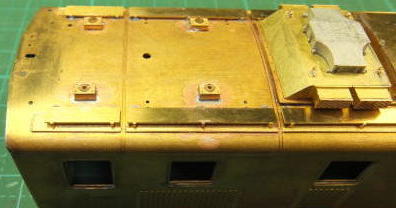

■１１月１２〜１３日↓天井機器（ベンチレター周り）制作から再開

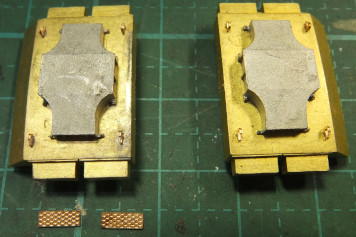

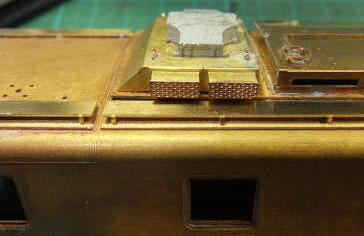

　パンタ受台↓組立、取付け




　天井フック↓取っ手の装着

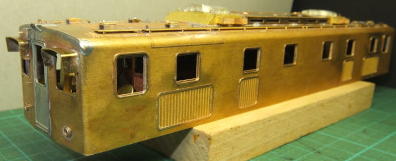

　窓枠↓運転席雨樋と、ひさし（３８号機庇なし）共通ボディのため取付け穴が無い⇒ 現物合わせで取付け

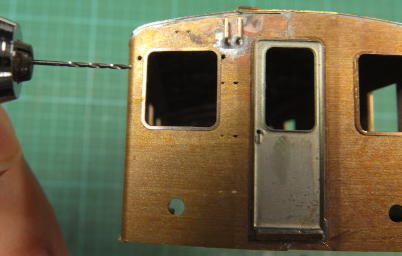

■１１月１９〜２０日　　ひさし取付穴開け↓正面ステップ板⇒ 取付け

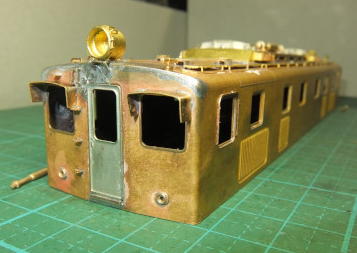

　テールランプ枠＋ヘッドランプ台↓取付け　　他天井機器（ヘッドライト・信号炎管・避雷器・汽笛・GPSアンテナ）


　

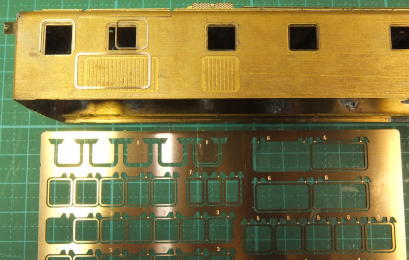

■１２月２８〜３１日　窓枠＋側面フィルター枠↓取付け
　

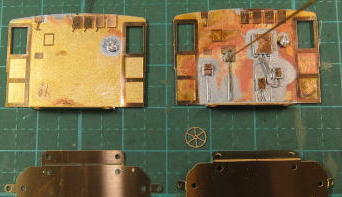

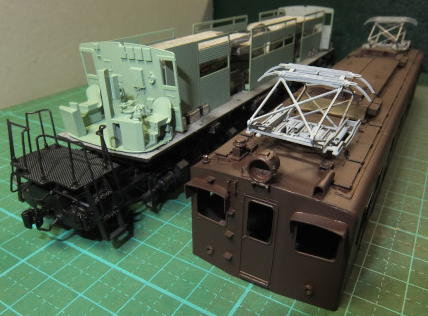

　運転台周り↓組立て
　

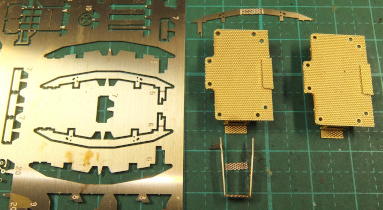

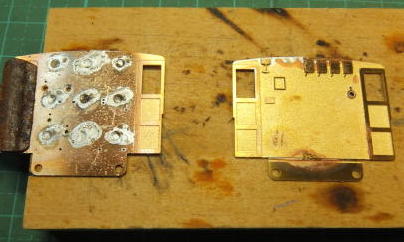

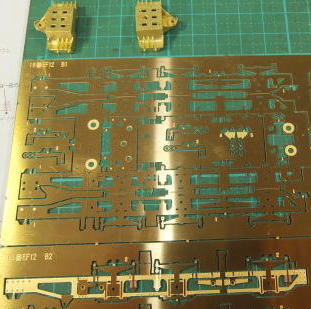

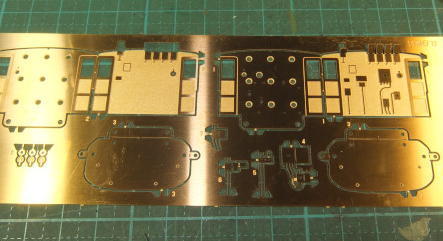

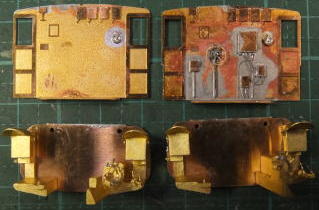

　ワールド特有の↓金属折り紙を組立て、ハンダ付け
　

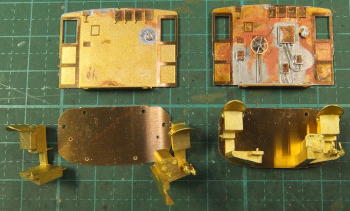

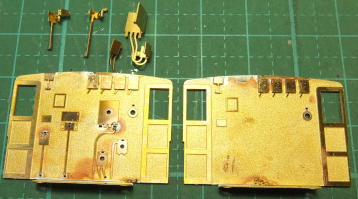

　運転席背面↓各種機器を忠実に再現（ワールドのこだわり）　　手動ブレーキ↓ハンドル取付け
　

　運転席類↓床板に取付け⇒ ノッチハンドルも再現取付け↓
　　

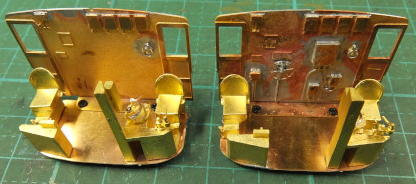

■２０２３年１月４日　運転台↓完成（とってもリアル）⇒ ボディに取付け、上半身の組立ては９割がた完了

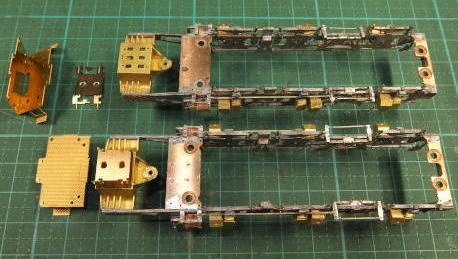

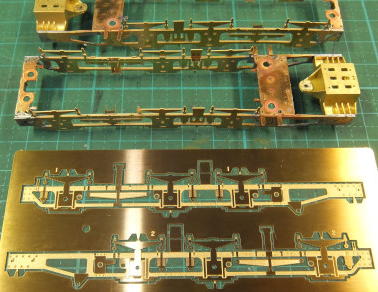

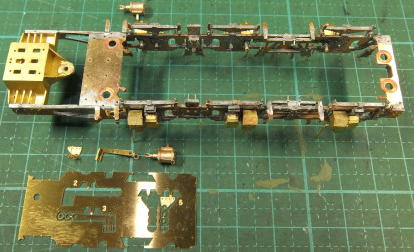

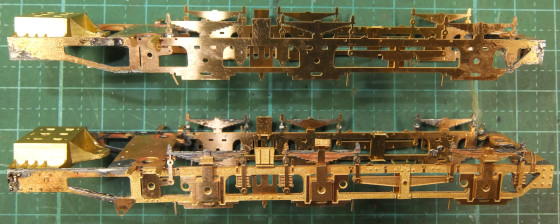

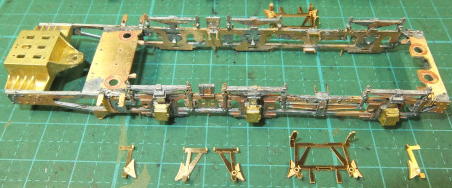

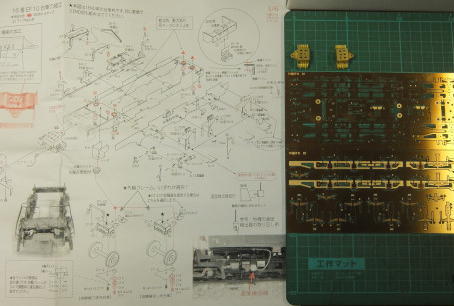

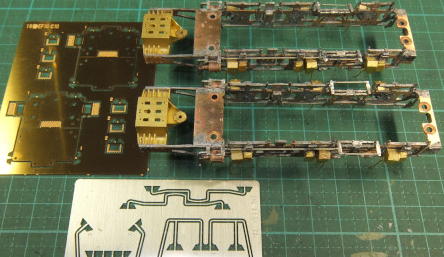

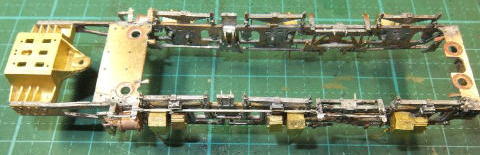

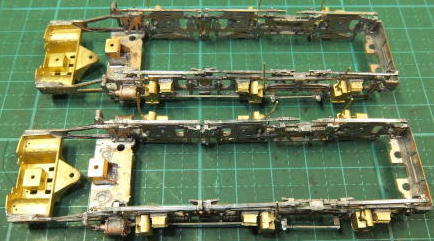

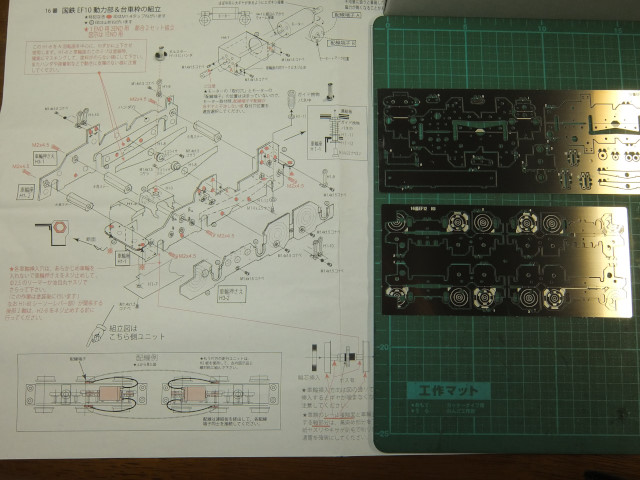

■１月８日　台車枠の組立て（金属折り紙）に入ります

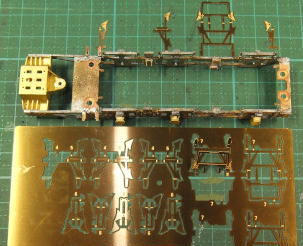

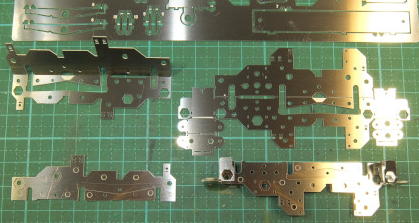

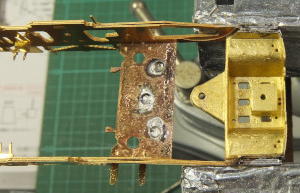

　上部↓バリ取り

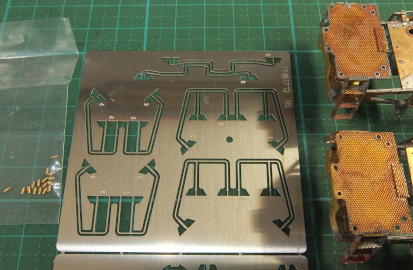

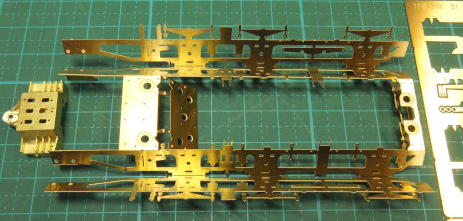

　さっそく↓ワールドお得意の「金属折り紙」造形の開始
　

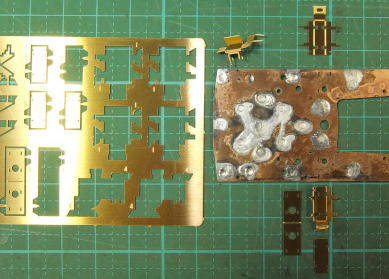

　ハンダ穴↓ハンダを流し込み折りたたみ部を接着⇒ デッキ下枠両サイド↓ハンダ付け
　

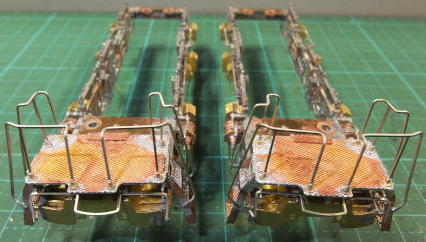

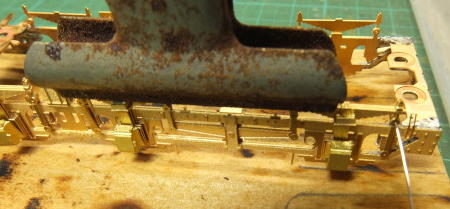

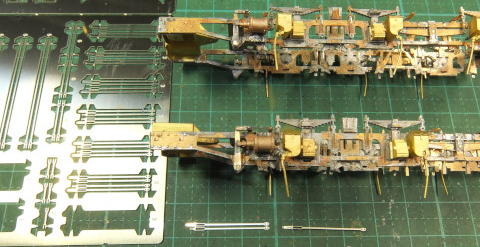

　台枠（２重）↓更に３重目を切り出し⇒ 板バネ部も含め、重ね着です
　

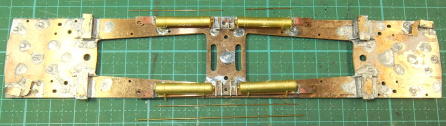

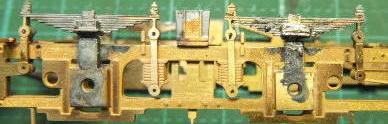

　板バネリンク軸↓０．３ｍｍ線を通して位置決めし一つづつハンダ付け（とてもリアル）
　

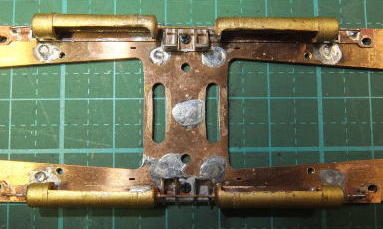

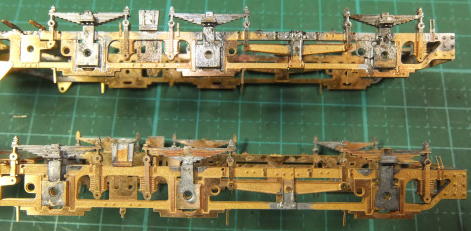

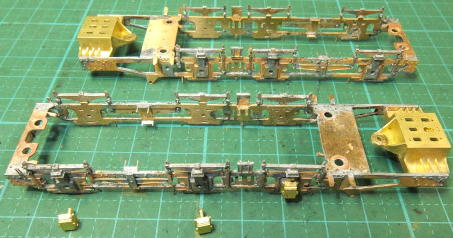

　３重張り前（上）と後（下）↓ ディテールの違いがよく判ります


■1月１５日　何と下の真ん中↓板バネ中央パーツ「脱落」紛失に気付いた

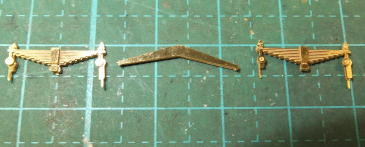

　紛失部↓とよく似た形を１ｍｍ各棒と３ｍｍ薄板で自作（右）
⇒ ⇒ ⇒

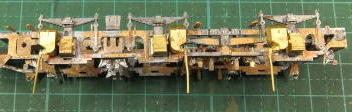

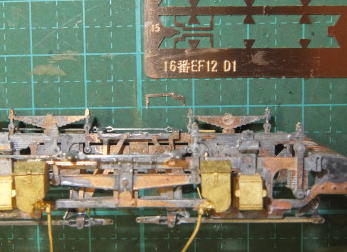

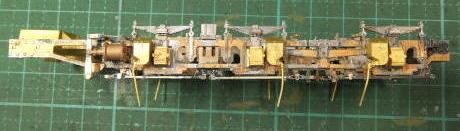

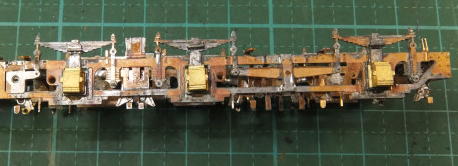

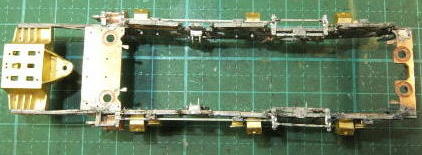

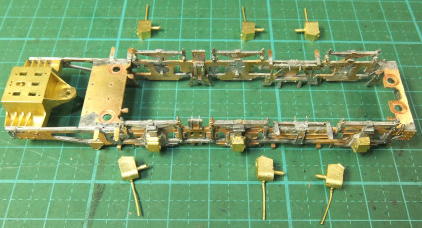

■１月２９日　軸箱取付け↓ブレーキ回りの組立て＆取付けに入る⇒
　
　

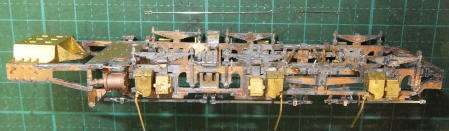

■２月５日　ブレーキ回り完了↓次は砂箱の取付け　（左、ハンダ面を磨く）↓


■２月１２日　砂箱取付け↓完了⇒ ブレーキシリンダー周り取付け
　

■２月１９日　ブレーキシリンダー周り↓完了⇒ ブレーキ可動アーム取付け


■３月４日　ブレーキアーム↓下部取付け⇒　上部取付け
　

　

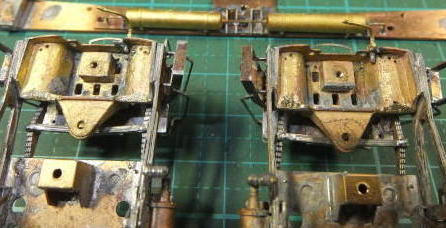

■３月５日　先台車固定台座↓組立て取付け
　

　デッキ作成↓指示台＋デッキ組立て
　

　ステップ組立て↓取付け
　　

　デッキ固定台座↓ベースのＥＦ１２と足の位置が異なる、専用治具に合わせ新たに０．４ｍｍ穴あけ


　デッキ指示台とデッキ↓取付け
　

■３月１２日　デッキ手すり作成↓台座取付け
　

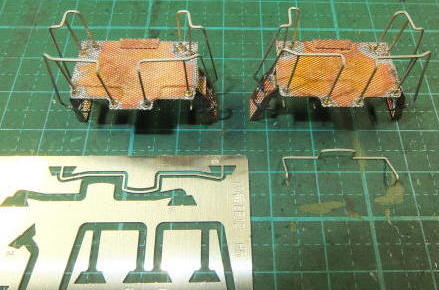

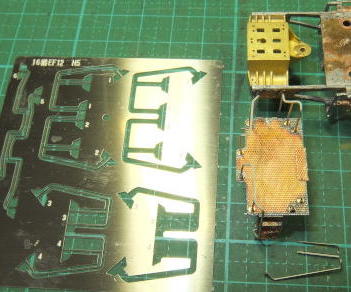

　デッキ手すり↓台座に合わせで成形＋開放テコ取付け
　



■３月２６日　駆動系↓制作

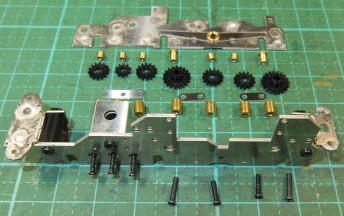

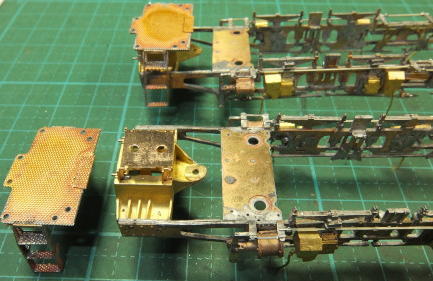

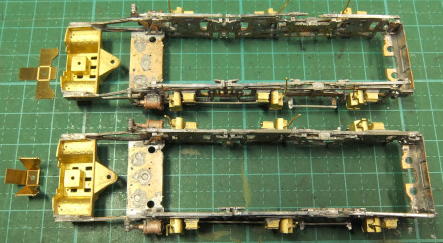

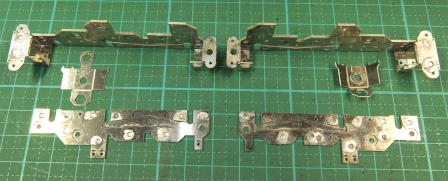

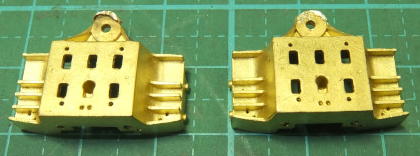

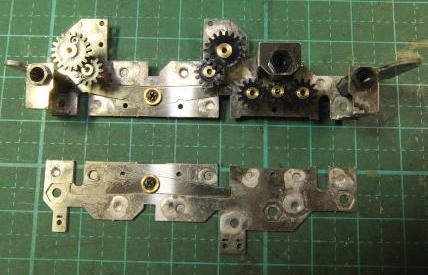

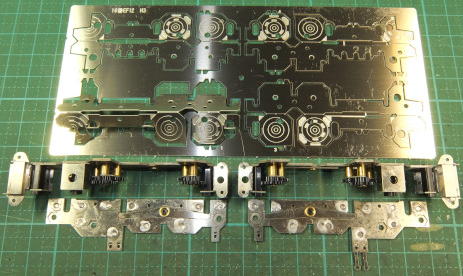

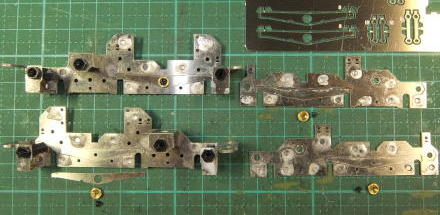

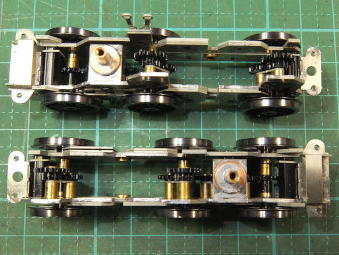

　ギアボックス↓金属折り紙の組立て（重ね合わせ、ハンダ接着）
　

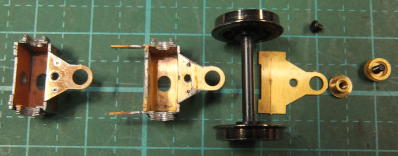

　動輪軸受↓イコライザー組付け⇒　ギア取付け
　

　ギア組付け後⇒ 動輪挟みこみ版の組立て（電動機の側面が再現）
　

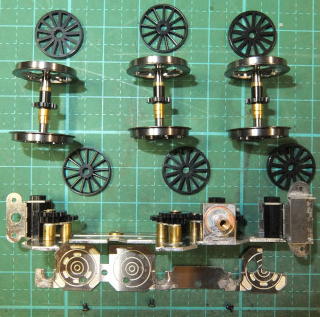

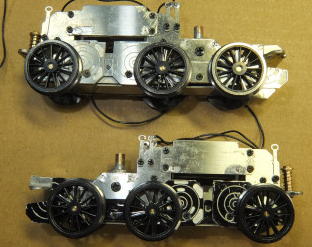

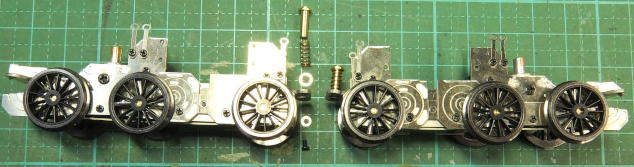

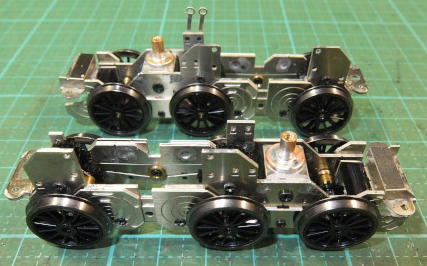

　動輪スポーク組付け↓動輪セット
　

■４月１６日　ブレーキアーム↓下支えの取付け
　

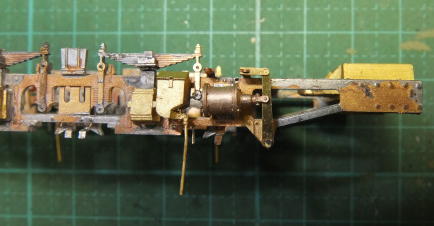

　デッキ下↓板バネ組立て
　

　

■４月２２・２３日　ギアボックス↓裏板＋配線端子の取付け
　

　ギアボックス↓後部ダンパー組立て

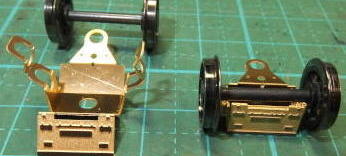

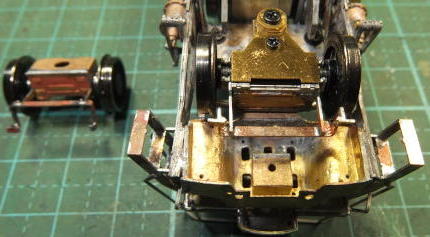

　先輪枠↓組立て⇒　台車枠取付け
　　

　

　

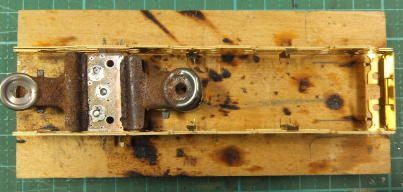

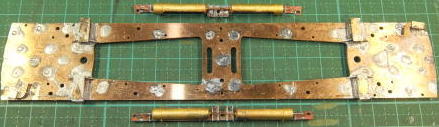

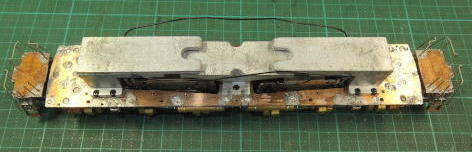

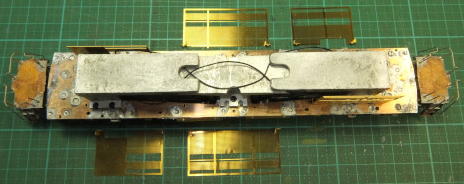

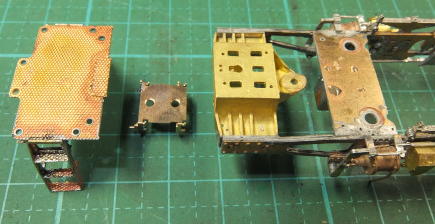

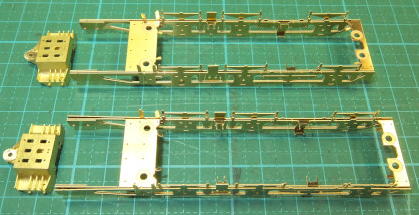

■５月７日　床板↓３枚重ね（ハンダ付け）

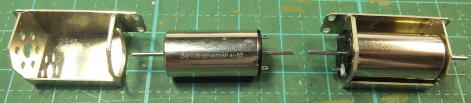

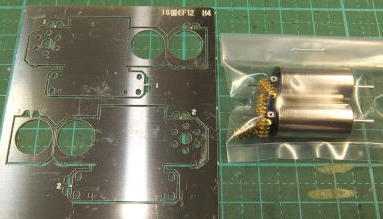

　モーター取付け枠↓組立て
　



　ギアボックス↓モーター取付け

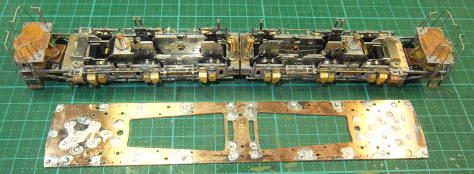

■５月１３・１４日　床板↓軸受け周り組立て
　　

　サイドエアータンク周り↓組立て
　

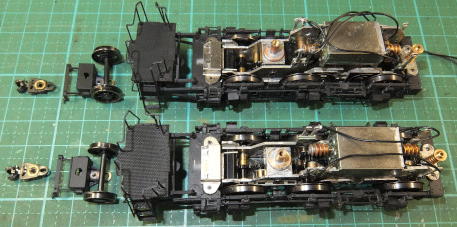

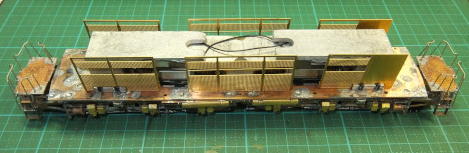

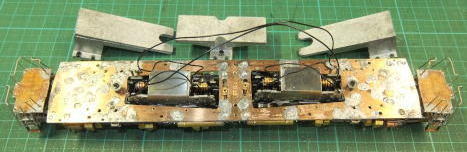

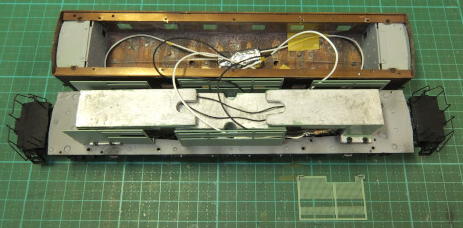

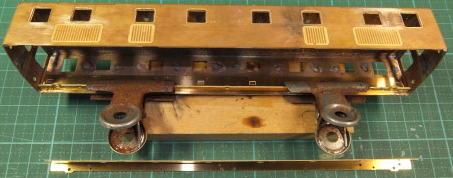

■５月２０・21日　モーター周り↓配線⇒ 床板に台車取付け＋ウェイト装着
　

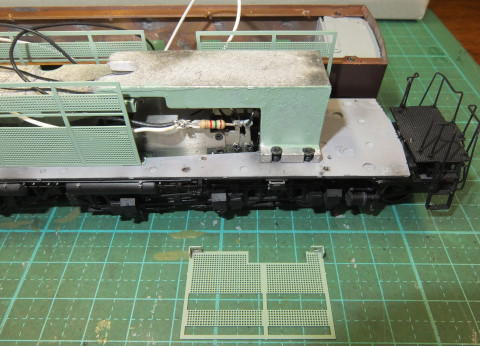

　機械室内↓組立て
　

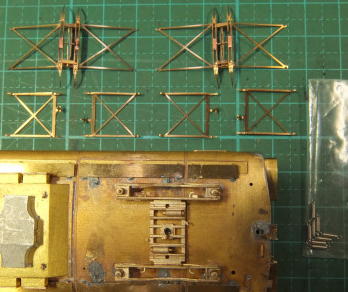

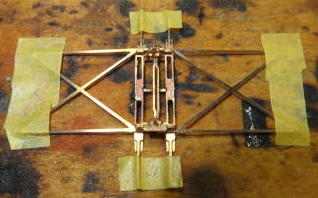

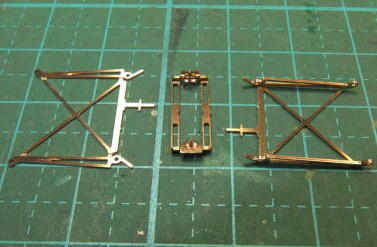

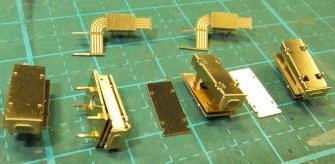

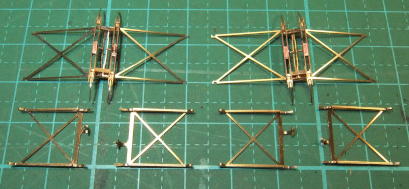

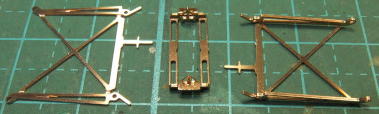

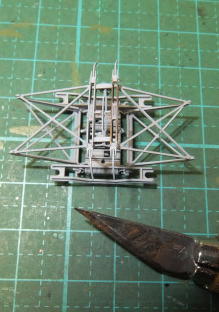

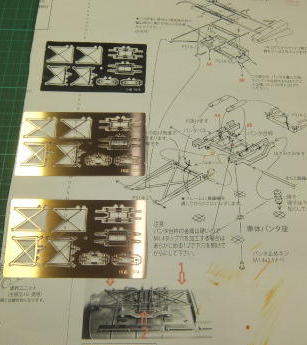

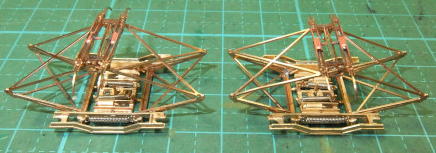

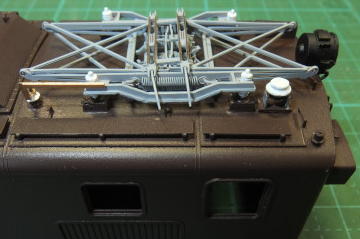

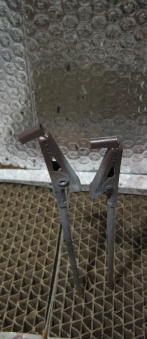

　パンタグラフ↓組立て
　　

　

　擦り板↓ハンダ付け
　

　スプリング↓取付け＋組立て
　

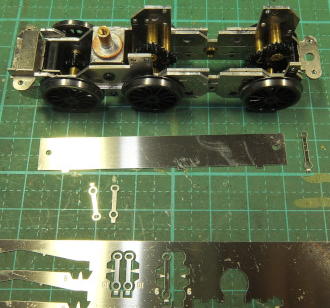

■６月１７日　走行会で↓接触部（先輪とデッキ下・側面タンクと台車枠）面取り
　

　汽笛カバー↓制作（折り曲げ⇒ 取付け位置決め）

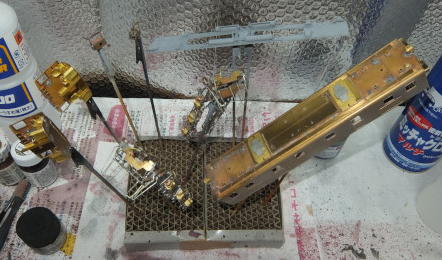

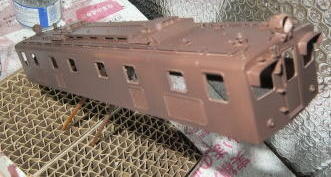

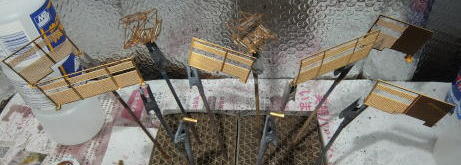

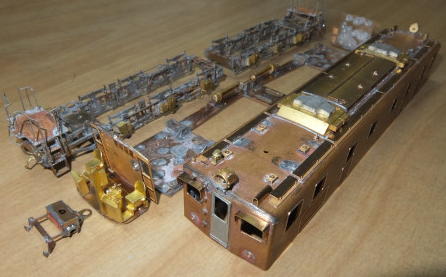

■６月１８日　パーツクリーナーで脱脂↓ミッチャクロンマルチ⇒ Mr.サーフェーサー⇒ 各色塗装
　

　

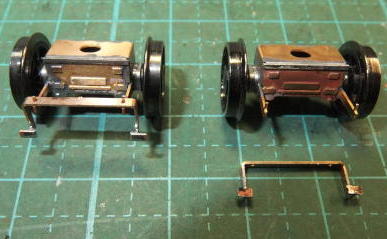

■６月１９〜２０日　ギアボックス↓側面（モーター造形版塗装「黒マジック塗り」）
　

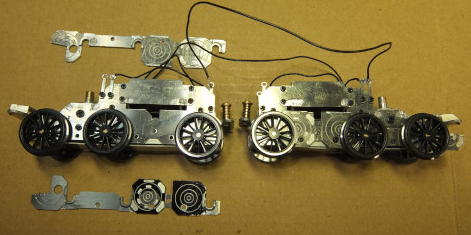

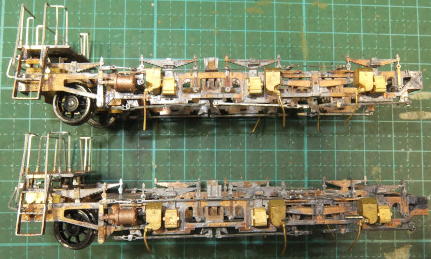

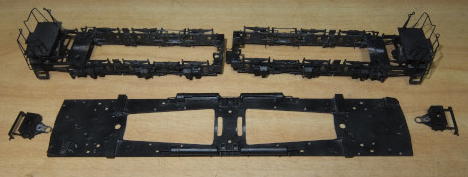

　台車枠↓再組立て
　

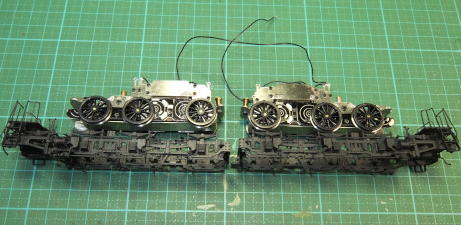

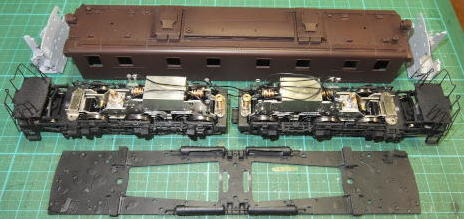

■６月２４〜２５日　台車↓床板への再取付け
　

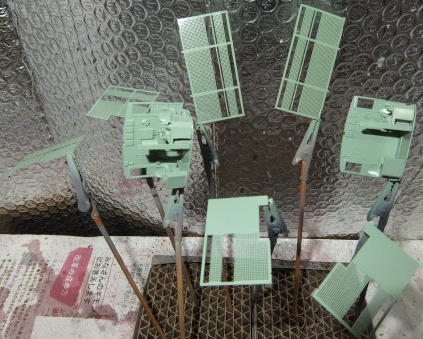

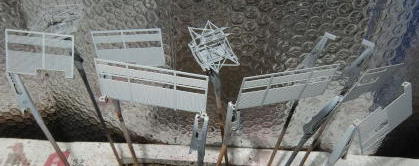

　パーツ塗装↓室内色・汽笛カバー・パンタグラフ
　

　　

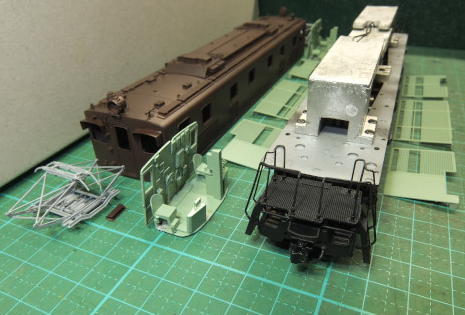

　塗装後↓再組立て
　

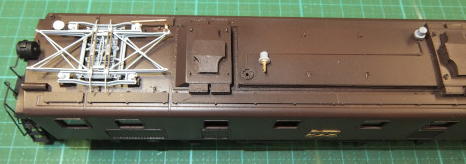

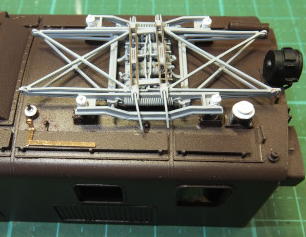

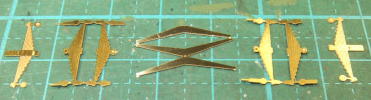

■７月２日　パンタグラフ↓シュー削り出し　　　パンタグラフ↓集電版の取付け
　　

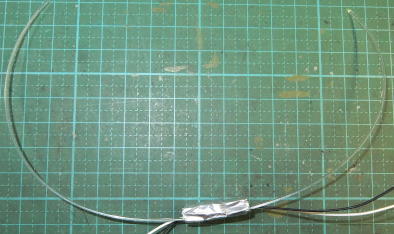

■７月８日　ヘッドライト点灯用↓ＬＥＤ（タムタム）＋光ファイバー（1mm）ユニットの作成（Tomix連結器台枠残を流用）
　　　

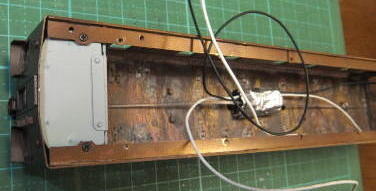

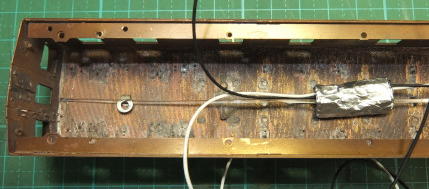

■７月２９〜３０日　ＬＥＤ＋光ファイバーユニット↓点灯状況の確認
　

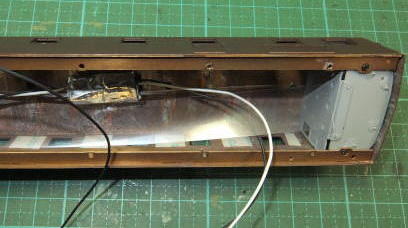

■８月５〜６日　ＬＥＤ＋光ファイバーユニット↓取付け（仮止め）　　運転席ガラス＋ワイパー取付け後↓運転席設置＋光ファイバー固定
　

　側面ガラス↓取付け（両面テープ接着
　

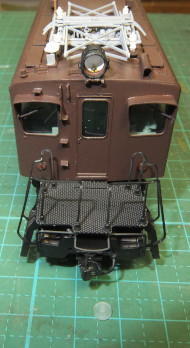

　ＬＥＤ保護に（１kΩ抵抗）↓取付け　　　　　　　　　　　　ヘッドライト＆テールライト↓レンズ取付け
　

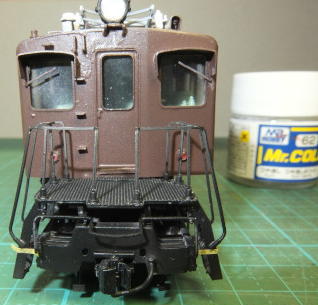

　デッキステップ正面↓白塗装（東京機関区から豊橋区転属時仕様）　　ナンバープレート↓茶色差し
　

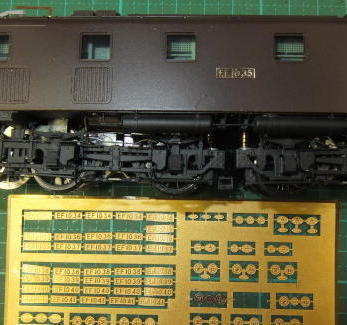

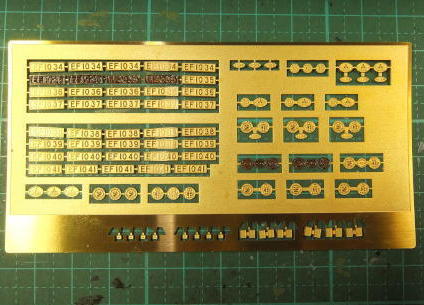

　ナンバープレート＆メーカープレート類↓取付け（両面テープ接着）
　

　車載無線アンテナ↓塗装＆取付け

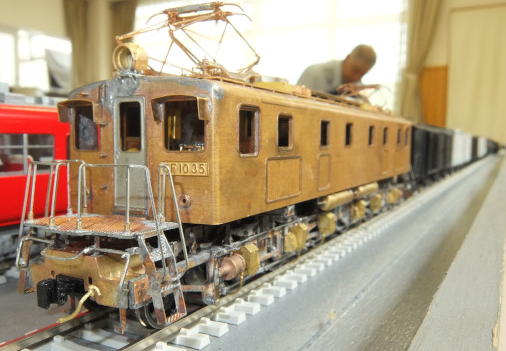

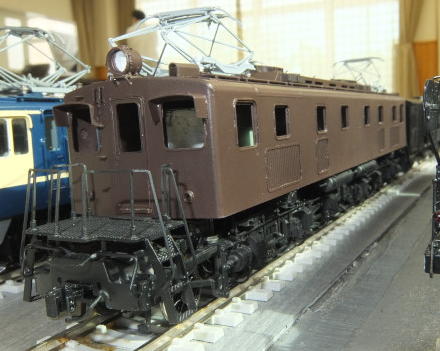

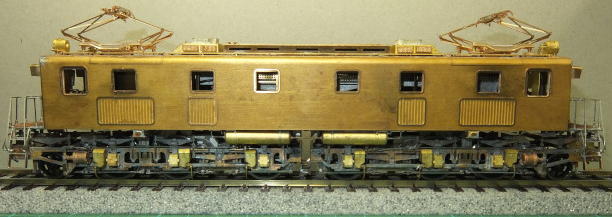

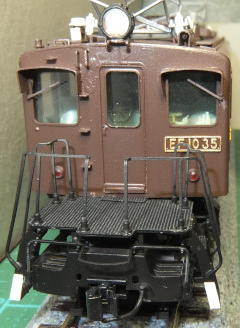

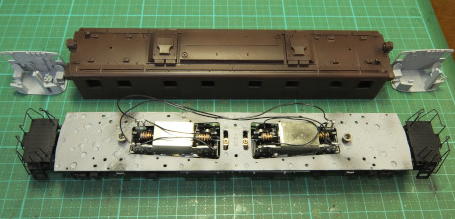

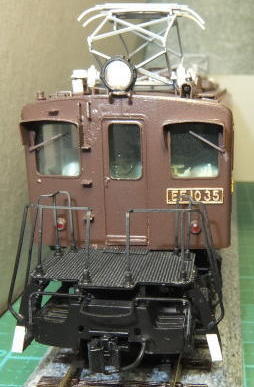

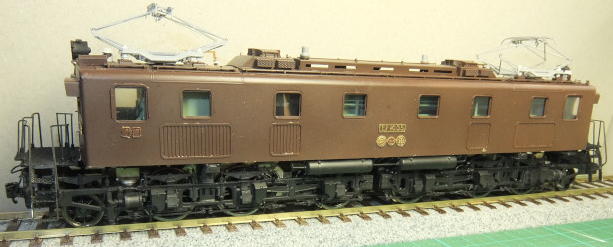

　「完成」
